لطفا برای خرید تماس بگیرید
        021-66808218 ​​​​​​​​​​​​​​

 Melt Flow Indexer  (MFI)
​​​​​​​Measures Melt Flow Index (MFI) and Melt Flow Rate (MFR) of polymers
Standards: ISO 1133, ASTM D1238 Method A, ISO 4440, ISIRI 6980, ISIRI 1-7175
Temperature range: Room temp. up to 300°C, 0.1°C accuracy
 display ​​​​​​​4.3 inch TFT multi-color touch-screen Delta Taiwan
PLC control with Delta 14SS2 processor
Auto/Manual cutting of samples, adjustable cutter blade
Two-zone PID heater for uniform cylinder temperature
Tungsten carbide die and precision-ground cylinder
Standard weights: 2160 g, 5000 g up to 21600 g
Flow rate measurement: 0.01 – 400 g/10 min
Accessories: sampling tongs, charging funnel, cleaning tools
Ideal for QC, R&D, and processability testing of plastics and polymers

معرفی دستگاه:
دستگاه Melt Flow Indexer (MFI) مدل MT-300 یک تجهیز آزمایشگاهی پیشرفته برای اندازه‌گیری شاخص جریان مذاب پلیمرها است. این دستگاه امکان تعیین میزان جریان مذاب (MFI/MFR) انواع پلیمرها و پلاستیک‌ها را مطابق با استانداردهای بین‌المللی و ملی فراهم می‌کند و ابزار کلیدی برای کنترل کیفیت، تحقیق و توسعه و تولید مواد پلیمری محسوب می‌شود.

مشخصات فنی:
مدل: MT-300
استانداردها: ISO 1133, ASTM D1238 Method A, ISO 4440, ISIRI 6980, ISIRI 1-7175
دامنه دما: دمای محیط تا ۳۰۰ درجه سانتی‌گراد، دقت اندازه‌گیری ۰٫۱ درجه سانتی‌گراد
نمایشگر: ۴٫۳ اینچ TFT لمسی رنگی
پردازنده و کنترل: PLC و پردازنده Delta مدل 14SS2
زمان‌بندی: تایمر با امکان کات اتوماتیک یا دستی
سیستم گرمایش: دو زون هیتر مجزا با کنترل PID برای یکنواختی دمای سیلندر
دامنه وزن و فشار: وزنه‌های استاندارد ۲۱۶۰ گرم، ۵۰۰۰ گرم تا حداکثر ۲۱۶۰۰ گرم
محدوده جریان مذاب (MFR): ۰٫۰۱ – ۴۰۰ گرم/۱۰ دقیقه
قطعات آزمون: سیلندر سنگ‌کاری شده، دای تنگستن کاربید، تیغه کاتر قابل تنظیم
تجهیزات جانبی: پنس نمونه‌برداری، قیف شارژ نمونه، ابزار تمیزکاری
اتصال: قابلیت اتصال به پرینتر برای چاپ نتایج
تغذیه: ۲۲۰ ولت تکفاز، ۵ آمپر
وزن تقریبی دستگاه: ۴۰ کیلوگرم

کاربردها:
اندازه‌گیری شاخص جریان مذاب (MFI/MFR) پلاستیک‌ها و پلیمرها
کنترل کیفیت مواد اولیه پلیمر و پلاستیک
تعیین قابلیت فرآیندپذیری و جریان مذاب در اکستروژن، تزریق و قالب‌گیری
پشتیبانی از تحقیق و توسعه در صنایع پلاستیک و کامپوزیت
تعیین رفتار مواد در شرایط دمایی و بارگذاری استاندارد

مزایا:
دقت بالا: اندازه‌گیری دقیق جریان مذاب با کنترل دما و زمان کات
انعطاف‌پذیری در کات نمونه: حالت دستی یا اتوماتیک
کنترل گرمایی یکنواخت: هیتر دو زون با PID برای دقت بالای دما
کاربری آسان: صفحه لمسی و تنظیمات دقیق تایمر و تیغه
سازگار با استانداردهای بین‌المللی: ISO و ASTM
تحلیل سریع نتایج: محاسبه اتوماتیک MFI/MFR و امکان پرینت گزارش
قابلیت کالیبراسیون داخلی: اصلاح شیفت دمایی و خطاهای احتمالی



روش انجام آزمون MFI (Melt Flow Index)

قبل از شروع آزمون:

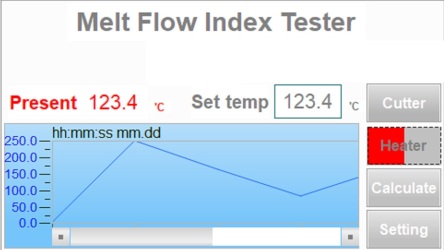

دستگاه را روی دمای مورد نظر تنظیم کنید. این دما در صفحه Setting در تصویر دوم با عبارت Set Point نمایش داده شده است و واحد کنترلی آن درجه سانتیگراد میباشد، جدول تنظیمی دمای مورد نیاز برای انجام تست ام اف آی در جدول انتهای صفحه نشان داده شده است.
اجازه دهید دما به حالت پایدار برسد. (منظور از پایدار شدن دما این است که دمای نشان داده شده با عبارت Present دمای لحظه ای به مقدار Set Temp دمای تنظیمی رسیده باشد و نوسان دمایی آن در حد 0.1 درجه سانتیگراد باشد)
​​​​​​​







​​​​​​​
مواد پلیمری را در صورت نیاز خشک کنید. چون در برخی شهرها رطوبت محیط ممکن است بر روی گرانول نشسته و در حین تست مقدار گاز بیشتری ایجاد میکند
سیلندر دستگاه و نازل را تمیز نمایید. با گرانولی که قصد انجام تست دارید به مقدار 10 گرم در سیلندر آزمون ریخته و با اعمال نیروی 5 کیلوگرمی اجازه دهید مواد آزادانه حرکت کرده و بشکل مذاب از سیلندر خارج شود و در مرحله بعد مواد را دوباره شارژ نمایید.
وجود آلودگی در سیلندر یا نازل می‌تواند باعث خطای قابل توجه در نتایج شود.
مقدار مشخصی از مواد پلیمری داخل سیلندر دستگاه ریخته می‌شود. معمولا بین 6 تا 8 گرم از مواد را در سیلندر شارژ مینمایند.
برای جلوگیری از ایجاد حباب هوا، مواد باید به آرامی فشرده شوند. بعد از هر بار شارژ (1 گرم) به کمک میله شارژ نمونه مواد را در وضعبت مسیر بسته نازل فشار دهید تا مواد از پایین سیلندر در حالت فشرده شود.
نمونه برای مدت تعیین شده در استاندارد داخل سیلندر باقی می‌ماند تا کاملاً ذوب شود. این مدت زمان معمولا 5 دقیقه میباشد که در قسمت Setting میتونید مقدارش را تغییر دهید







​​​​​​​
Pre- heating (مدت پیش‌گرمایش) بسته به نوع پلیمر متفاوت است. علت پیش گرمایش دادن و متفاوت بودن زمان آن در مواد مختلف بخاطر گاز زدایی مواد در حین ذوب شدن و همینطور همگن شدن دمای ذوب در کل حجم مواد هست.
پس از پایان زمان پیش‌گرمایش، وزنه استاندارد روی پیستون قرار می‌گیرد. پیستون که بشکل یک میله استانداردهست بتنهایی جرمی معادل 325 گرم دارد که با مجموع وزنه های اضافی که در بسته بندی دستگاه قرار داده ایم به وزنه های استاندارد 1200 گرم 2160 گرم 5000 گرم و جرمهای بالاتر میتوان دست یافت.

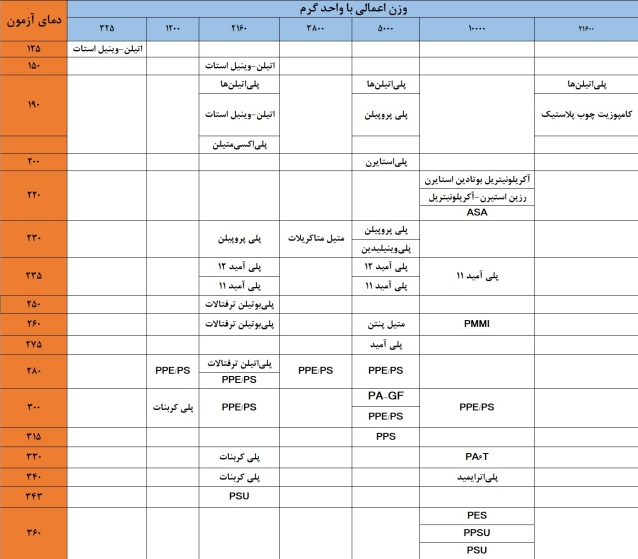

بار آزمون بسته به جنس ماده و با توجه به جدول انتهای صفحه انتخاب می گردد.
مسیر خروج را به کمک دستگیره تعبیه شده در سمت چپ دستگاه در وضعیت باز قرار دهید و اجازه دهید پلیمر مذاب از طریق نازل استاندارد دستگاه که به قطر تقریبی 2 میلیمتر است خارج گردد.
جرم نمونه های به حالت ذوب خارج شده را پس از رسیدن نازل به مارک دوم روی میله پیستون اندازه گیری نمایید.
این نمونه خروجی در بازه‌های زمانی مشخص برش داده و جمع‌آوری می‌شود. در بخش Setting قسمت Cuttet Time با واحد ثانیه در بخش On معمولا 1 ثانیه وارد میشود و در کادر Off مدت زمان مورد نیاز برای تهیه نمونه را وارد کنید، بسته به گرانروی مواد مذاب خارج شده از 2 ثانیه تا 600 ثانیه وارد نمایید.
نمونه‌های جمع‌آوری شده توسط ترازوی آزمایشگاهی وزن می‌شوند. مدت زمان برش را به گونه ای تنظیم نمایید که قبل از رسیدن به آخرین مارک روی میله پیستون استاندارد حداقل 5 نمونه برای توزین جمع آوری نمایید.
مقدار MFI به صورت جرم پلیمر عبوری در مدت 10 دقیقه گزارش می‌شود.









​​​​​

هرچه مقدار MFI بیشتر باشد، پلیمر روان‌تر بوده و ویسکوزیته مذاب آن کمتر است.
تفسیر نتایج آزمون
MFI پایین نشان دهنده وزن مولکولی بالاتر، ویسکوزیته بیشتر و استحکام مکانیکی بالاتر میباشد
MFI بالا نشان‌دهنده وزن مولکولی کمتر، جریان‌پذیری بیشتر بوده و سهولت فرآیند تزریق این دسته مواد را بهمراه خواهد داشت.

رایج‌ترین عوامل ایجاد خطا عبارتند از:
کثیف بودن نازل
عدم پایداری دمای دستگاه
انتخاب اشتباه بار آزمون
زمان‌بندی نادرست برش نمونه
خشک نبودن مواد پلیمری
فرسودگی نازل یا پیستون
سوالات متداول
MFI چه تفاوتی با ویسکوزیته دارد؟
MFI یک شاخص تجربی برای ارزیابی جریان مذاب است، در حالی که ویسکوزیته یک پارامتر رئولوژیکی دقیق‌تر محسوب می‌شود.
آیا می‌توان نتایج پلیمرهای مختلف را مستقیماً مقایسه کرد؟
خیر. مقایسه تنها در شرایط آزمون یکسان و برای مواد مشابه معتبر است.
چرا نتایج MFI بین دو آزمایشگاه متفاوت است؟
اختلاف دما، شرایط آماده‌سازی نمونه، وضعیت نازل و کالیبراسیون دستگاه می‌تواند باعث تفاوت نتایج شود

استاندارد ملی ایران به شماره ISIRI 6980-استاندارد ملی ایران به شماره ISIRI 7175-1-استاندارد -ISIRI 7175-1استاندارد ISIRI 6980-دستگاه اندازه گیری شاخص جریان مذاب پیلمر -دستگاه تست جریان مذاب-دستگاه اندازه گیری نرخ جریان مذاب-دستگاه تست گرانروی پلیمر-دستگاه تست گرانول-دستگاه نرمی پلاستیک-دستگاه اندازه گیری نرمی پلاستیک-دستگاه MFI-دستگاه MFR-دستگاه شاخص جریان مذاب-دستگاه نرخ جریان مذاب -دستگاه شاخص جریان مذاب پلیمر-دستگاه نرخ جریان مذاب پلیمر-دستگاه اندازه گیری شاخص جریان مذاب-دستگاه اندازه گیری گرانروی پلیمر-دستگاه سنجش گرانروی پلیمر-دستگاه تست جریان مذاب-دستگاه جریان مذاب پلیمر-دستگاه تست پلیمر
