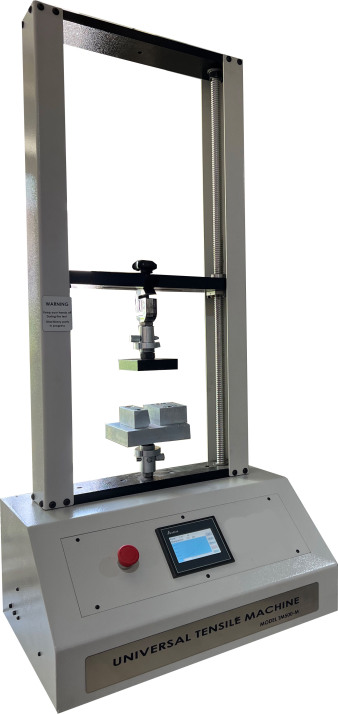

​دستگاه تنسایل یونیورسال دو ستونه رومیزی (کشش ، فشار، خمش)

​مدل دستگاه   TM-500-S
مطابق الزامات استاندارد ملی ایران به شماره ISIRI 17089
مجهز به لودسل کششی فشاری  500 کیلوگرم معادل 5 کیلونیوتن با دقت اندازه گیری 10 گرم نیرو
قابلیت نصب انواع لودسل های S-TYPE از 10 کیلوگرم تا حداکثر 1000 کیلوگرم
مناسب برای انجام آزمون بر روی انواع نمونه های کاشی ،سرامیک، فلزی، چوب، چسب، پلاستیک
قابلیت انجام آزمون کشش محوری بر روی دستگیره در چند نقطه
توانایی انجام آزمون Creep ,Peeling ,Holding ,Ring Stiffness ,Tension ,Compression, Cycle
پارامترهای قابل اندازه گیری نیوتن، کیلوگرم، مگاپاسکال، درصد جابجایی و افزایش طول میلیمتر
مجهز به PLC با سرعت بالا مدل 14SS2 ساخت شرکت DELTA تایوان
سیستم درایور فک متحرک دستگاه به کمک سروو موتور و سروو درایو ساخت شرکت DELTA تایوان
دارای لودسل  S TYPEساخت شرکت  SEWHA   کره با دقت بالا  و از جنس استیل ضدزنگ مدل  C Class
دارای قابلیت اتصال لودسل جانبی با حساسیت بالاتر و انجام آزمون برروی نمونه های ضعیف
دارای دو ستون بال اسکرو و ریل واگن با جابجایی خطی و بدون لقی محور
گستره جابجایی فک متحرک  500  میلیمتر با دقت اندازه گیری 1 میکرون و فاصله مابین ستونها 350 میلیمتر
گستره تنظیم سرعت انجام تست  0.05 تا 1000 میلیمتر بر دقیقه با قابلیت برنامه ریزی
دارای یک جفت فک کشش مخصوص چسب کاشی و یک جفت فک فشار پولیش و آبکاری شده
مجهز به لیمیت سوییچ های ایمنی بمنظور تنظیم گستره جابجایی و نیرو
مجهز به نرم افزار QCTESTER 1.0  به همراه تواناییهای متعدد کنترلی و آنالیز نتایج آزمون با قابلیت نصب بر روی ویندوز
دارای بخش مشخصات اولیه آزمونه ، بخش روش اجرایی آزمون و بخش گزارش گیری نتایج آزمون
دارای قابلیت افزودن اکستنسیومتر بصورت آپشن در بخش کالیبراسیون نرم افزار
قابلیت تنظیم  Pre-Speed سرعت اولیه در آزمون و تغییر سرعت در موقعیت از پیش تعیین شده
دارای بخش Change Speed برای اعمال سرعت سوم انجام آزمون در قسمت از پیش تعیین شده
توانایی آرشیو روشهای اجرا و نتایج آزمون، قابلیت ترسیم مولتی گراف برای مقایسه استاتیک نتایج
دارای بخش کالیبراسیون برای تنظیم پارامترهای 2 لودسل و یک عدد اکستنسیومتر و سرعتهای حرکتی
دارای قابلیت Go to position برای اتصال دقیق تر نمونه بین فکهای دستگاه
دارای قابلیت برگشت سریع فک متحرک به نقطه اولیه  شروع آزمون با سرعت قابل تغییر
قابلیت ذخیره نتایج آزمون در قالب فایلWORD  و تهیه تصویرJPEG   از صفحه گزارش آزمون
دارای قابلیت ذخیره اطلاعات خام آزمون (نیرو و جابجایی) در قالب فایل EXCEL
توانایی محاسبه و ثبت کلیه نقاط تسلیم،حداکثر تنش با واحدهای Kg , N ,N/mm2 , Kg/cm2 و الانگیشن با واحدهایmm, %
دارای سیستم  Watchdog و  عمل کردن  Electronic Emergency Stop در صورت قطع ارتباط احتمالی کابل USB
قابلیت اندازه گیری و ثبت حداکثر نیروی تنش و درصد ازدیاد طول (کرنش) در نقطه پارگی تسمه
محاسبه اتوماتیک سطح مقطع، با وارد کردن ابعاد فیزیکی و شکل هندسی نمونه
قابلیت ذخیره اطلاعات کامل نمونه، اپراتور و آزمایشگاه بمنظور بررسی و مقایسه نتایج تستها آینده
توانایی آرشیو روشهای اجرا و نتایج آزمون، قابلیت ترسیم مولتی گراف برای مقایسه استاتیک نتایج
قابلیت تعریف نقطه پایان آزمون با توجه به الاستیسیته بودن رفتار آزمونه در بخش Break detect
توانایی محاسبه نقطه تسلیم آشکار و پنهان  در نمونه های پلاستیکی و اندازه گیری مدول الاستیسیته
قابلیت محدود کردن نقطه آغاز اندازه گیری نیرو با توجه به وجود نیروهای ناخواسته در بخش Start Force
قابلیت اجرای Demonstration تستهای قبلی بمنظور بازبینی رفتار نمونه در زمان آزمون و دفاع از تست های انجام شده
دارای قابلیت ترسیم چند گراف بر روی هم بمنظور مقایسه رفتار مواد و میانگین گیری نتایج تست ها
توانایی به روز کردن نرم افزار دستگاه و ویرایش آن باتوجه به نیاز مشتری و تهیه گزارش پرینت
قابلیت تهیه فایل پشتیبان برای روش های مختلف انجام آزمون، گزارش های تهیه شده و فایلهای کالیبراسیون
روش اتصال دستگاه به کامپیوتر از طریق پورت  USB
تغذیه  220  ولت تکفاز  8  آمپر با وزن تقریبی  190  کیلوگرم


UNIVERSAL TENSILE MACHINE

Model                              TM-500-S
Standard Number             ISIRI 6621-1, ISIRI 7276, ISIRI 14471-2 , ASTM D638, ASTM E8, ISO 527-1
Applications                     Cellulose, Textile,  Polymer, adhesives, Wood
Maximum force                20 KN (2000 Kg)
Speed rang                      5 -  80 mm/min
Cross head travel             600 mm by reading accuracy 0.001 mm
Drive                              Electric-motor and inverter
Columns                         2 rod Ball-screw
Monitoring                      DELTA 4.3 inch multi-color touch screen HMI Controller
Processor                       DELTA  PLCColumn Spacing             350 mm
Grips                             1 set tensile wedge grips on machine
Power Supply                 220V 5A

لطفا برای خرید تماس بگیرید
       021-66808218​​​​​​​

دستگاه کشش یونیورسال برای کاغذ-دستگاه کشش یونیورسال برای مقوا-دستگاه کشش یونیورسال پارچه-دستگاه کشش یونیورسال چرم-دستگاه تست کشش-تنسایل-استحکام کششی-تست کاغذ-تست استحکام کاغذ-تست استحکام چوب-تست استحکام سیم و کابل-تست استحکام کابل وسیم-تست تنسایل برای چوب-تست تنسایل کاغذ-تست کشش پارچه-تست کشش پلیمری-تنسایل-کشش پارچه-تست کشش چرم-تست کشش چوب-تست کشش سیم-تست کشش کابل-تست استحکام پارگی-دستگاه تست کشش یونیورسال رومیزی-دستگاه کشش-دستگاه کشش یونیورسال-Universal tensile machine- Universal tensile- TM200s- TM200- Tensile- تسایل تک ستونه-دستگاه تنسابل-تنسایل یونیورسال- -تست کشش کاشی-تست کشش چسب کاشیکشش چسب-تنسایل تک ستونه-تنسایل دوستونه-کشش یونیورسال-تست کشش یونیورسال-دستگاه کشش چرم-دستگاه تست کشش کاغذ-دستگاه تست کشش پارچه-دستگاه تست چسبندگی-دستگاه تست خمش-دستگاه تست کشش-دستگاه تست فشار-دستگاه مقاومت کششی کاغذ-دستگاه مقاومت کشش پارچه-دستگاه مقاومت کششی چرم -دستگاه اندازه گیری استحکام کششی-دستگاه اندازه گیری استحکام کشش چسب کاشی-دستگاه مقاومت کششی چرم-دستگاه مقاومت کشش کاغذ-دستگاه مقاومت کششی پارچه-دستگاه تست چسب-دستگاه تست کاغذ-دستگاه تست چرم-دستگاه تست چوب-دستگاه تست کابل-دستگاه تست سیم-دستگاه مقاومت به کشش چسب کاشی-دستگاه مقاومت به کشش چوب-دستگاه مقاومت به کشش

کاربرد
دستگاه کشش برای انجام آزمونی مخرب بکار گرفته میشود که نمونه تحت نیروی کششی، فشاری و یا خمشی تا نقطه شکست قرار می‌گیرد و این درحالیست که ازدیاد طول و یا کاهش طول اولیه بصورت همزمان با نیروی اعمالی ثبت می‌شود. نتایج حاصل از آزمون به‌طور معمول برای انتخاب یک ماده به منظور کنترل کیفیت و پیش‌بینی اینکه چگونه یک ماده تحت انواع دیگری از نیروها واکنش نشان می‌دهد به کار می‌رود. منحنی تنش-کرنش مهندسی بر اساس مقادیر نیرو اعمالی-ازدیاد طول رسم می‌شود لذا خروجی آزمون یک منحنی تنش/کرنش می‌باشد که نشان دهنده رفتار ماده در برابر کشش، فشار و یا خمش میباشد. داده‌های بدست آمده در این آزمون برای تعیین خواص مکانیکی ماده استفاده می‌شود.

هدف
تست‌های کشش به دلایل مختلف انجام می‌شود. نتایج آزمایشهای کششی در انتخاب مواد برای برنامه‌های کاربردی مهندسی استفاده می‌شود. خواص کششی اغلب در مشخصه های مواد، برای اطمینان از کیفیت قرار خواهد داشت. خواص کششی اغلب در هنگام توسعه مواد و فرایندهای جدید اندازه‌گیری می‌شوند تا مواد و فرآیندهای مختلف مقایسه شوند. در نهایت، خواص کششی اغلب برای پیش‌بینی رفتار یک ماده تحت انواع نیرو استفاده می‌شود.
استحکام مواد اغلب نگرانی اصلی است، استحکام مدنظر ممکن است از لحاظ تنش لازم برای ایجاد تغییر قابل توجه شکل نمونه یا حداکثر استرس که ماده می‌تواند در مقابل آن مقاومت کند اندازه‌گیری شود. این اندازه‌گیری‌ها با دقت کافی (در قالب عوامل ایمنی)، در طراحی مهندسی مورد استفاده قرار می‌گیرند. همچنین تمایل به انعطاف‌پذیری مواد، که چقدر می‌توان شکل آن را قبل از شکستگی تغییر داد محاسبه می‌شود..
با استفاده از تست کشش می‌توان دربارهٔ خواص ماده تا حد زیادی آشنا شد. وقتی به کشیدن قطعه تا زمان شکستن ادامه دهید، به مشخصها کششی خوب و کاملی دست خواهید یافت. منحنی حاصله نمایانگر چگونگی واکنش ماده در برابر نیروهای اعمالی خواهد بود. حداکثر تنش بسیار مهم بوده و معمولاً در نمودار «استحکام نهایی» یا UTS نامیده می‌شود.

در اکثر آزمون‌های کشش مواد، می‌توان مشاهده کرد که در مراحل اولیهٔ آزمون ارتباط بین نیروی اعمالی یا بار وارده و ازدیاد طول نمونه تحت تست، به‌صورت خطی است. در این ناحیه، نمودار از رابطه ای به نام «قانون هوک» تبعیت می‌کند که در آن نسبت تنش به کرنش مقدار ثابت E= σ/e است. E معرف شیب خط در این ناحیه است، که درآن تنش متناسب با کرنش بوده و «مدول یانگ» نامیده می‌شود که مقیاسی از سفتی ماده است، اما فقط در ناحیهٔ خطی منحنی اعمال می‌گردد.

در زمان آزمون کشش می‌توانید میزان کش آمدگی یا ازدیاد طول نمونهٔ تحت آزمون کشش را بیابید. این مقدار می‌تواند از اندازه‌گیری مطلق میزان تغییر در طول یا اندازه گیریِ نسبی به نام «کرنش» بیان گردد. کرنش به خودی خود می‌تواند به دو طریق مختلف بیان گردد، «کرنش مهندسی» و «کرنش حقیقی». کرنش مهندسی شاید ساده‌ترین و رایج‌ترین اصطلاح برای کرنش باشد که از نسبت تغییر طول به طول اولیه حاصل می‌گردد، e=∆L/L0. کرنش حقیقی مشابه کرنش مهندسی است با این تفاوت که بر اساس طول آنی (لحظه ای) نمونه تحت آزمون تعیین می‌گردد،  که در آن Li معرف طول لحظه ایی و L0 بیانگر طول اولیه می‌باشد.
یکی از خواصی که می‌توانید برای مواد تعیین کنید استحکام نهایی (UTS) است. UTS ماکزیمم فشاری است که نمونه می‌تواند در طول تست تحمل کند. UTS ممکن است با استحکام شکست برابر باشد یا نباشد، و این بستگی دارد که چه نوع ماده ای را مورد آزمون قرار می‌دهید… شکننده، چکش خوار، یا حتی ماده ای که هر دو مشخصه را داراست. گاهی ممکن است که یک ماده زمانیکه در آزمایشگاه تحت تست قرار می‌گیرد چکش خوار باشد، اما زمانیکه از آن استفاده می‌شود و در معرض سرمای شدید قرار می‌گیرد، ممکن است رفتارش به شکننده تغییر یابد.

رایج‌ترین دستگاه تست مورد استفاده در آزمون کشش از نوع یونیورسال یا همه منظوره است. این نوع دستگاه دارای دو بلوکه ثابت است که یکی برای طول نمونه تنظیم می‌شود و دیگری برای اعمال نیرو ساخته شده‌است که در دو نوع هیدرولیکی و الکترومغناطیسی وجود دارند. عملکرد اصلی این تست‌ها ایجاد منحنی تنش-کرنش است.
دستگاه باید قابلیت‌های مناسب را برای نمونه در حال آزمایش داشته باشد. ۳ پارامتر اصلی وجود دارد: ظرفیت فشار، سرعت و دقت. ظرفیت فشار به این حقیقت اشاره دارد که دستگاه باید قادر به تولید نیروی کافی برای شکست نمونه باشد. این نیرو باید به اندازه کافی سریع یا آرام باشد تا بتواند شرایط حقیقی را شبیه‌سازی کند. برای مثال یک دستگاه بزرگ که برای اندازه‌گیری کشش‌های طویل طراحی شده ممکن است با یک مادهٔ شکننده که کشش‌های کوتاه قبل از شکستن را تجربه کرده کار نکند.
اندازه‌گیری کرنش معمولاً با یک کشش سنج انجام می‌شود اما کرنش سنج اغلب در آزمون نمونه‌های کوچک یا هنگامیکه نسبت پواسون مشخص باشد نیز استفاده می‌شود. دستگاه‌های جدیدتر زمان و نیرو سنج دیجیتال و سیستم‌های اندازه‌گیری کشش که شامل سنسورهای الکترونیکی متصل شده به دستگاه جمع‌آوری داده (اغلب کامپیوتر) و نرم‌افزار که برای ویرایش و خروجی داده‌است را دارا می‌باشند.
ماشین‌های الکترومکانیکی (الکترومغناطیسی) بر اساس یک موتور الکتریکی با سرعت متغیر؛ یک سیستم کاهش دنده؛ و یک، دو یا چهار پیچ که حرکت رو به بالا یا پایین را هدایت می‌کنند، ساخته شده‌اند. سرعت حرکت ماشین را می‌توان با تغییر سرعت موتور تغییر داد.
ماشین‌های هیدرولیکی بر اساس یک پیستون تک یا دوگانه عمل می‌کنند که حرکت رو به بالا یا پایین را انجام می‌دهد. با این حال، اکثر ماشین آلات هیدرولیک استاتیک یک پیستون یا یک تلمبه تک کاره دارند. در یک دستگاه دستی، اپراتور، سوراخ سوپاپ سوزنی تنظیم کننده فشار را برای کنترل میزان بارگذاری (نیرو) تنظیم می‌کند. در یک سیستم هیدرولیکی بسته، سوپاپ سوزنی با یک شیر الکتریکی برای کنترل دقیق جایگزین می‌شود. به‌طور کلی، دستگاه‌های الکترومکانیکی دارای سرعت و دامنه حرکت بیشتری نسبت به دستگاه‌های هیدرولیکی هستند. همچنین دستگاه‌های هیدرولیکی برای تولید نیروهای بیشتر هزینه بالاتری می‌برند.

روند آزمون
بعد از قرار دادن نمونه در دستگاه، نیروی کششی به نمونه اعمال می‌شود تا زمانی که شکست رخ دهد. نیروی لازم برای ایجاد ازدیاد طول گزارش می‌شود و منحنی نیرو-ازدیاد طول، ترسیم می‌شود. با انجام محاسبات لازم، به شرح ذیل، منحنی تنش-کرنش مهندسی از این منحنی اولیه استخراج می‌شود.
در این روابط ، تنش مهندسی است که حاصل تقسیم نیرو بر سطح مقطع اولیه است و e کرنش مهندسی است و حاصل تقسیم ازدیاد طول بر طول اولیه گیج (gage length)، است. تنش و کرنش مهندسی مستقل از هندسه و شکل قطعه هستند.

منطقه مومسان یا پلاستیک: این منطقه بعد از نقطه تسلیم شروع می‌شود. نقطه تسلیم آغاز شروع تغییر شکل موسان نمونه است. تغییر شکل مومسان به صورت ثابت تا نقطه اوج منحنی  یا همان استحکام کششی، ادامه دارد. در  فرایند گلویی شدن نمونه، شروع می‌شود.  مطابق فرمول ذیل محاسبه می‌شود:
از آنجا که محاسبه استحکام کششی ساده است و یک پارامتر کاملاً تکثیر پذیر (reproducible) است، لذا پارامتر مفیدی برای تعیین ویژگی‌های مواد و کنترل کیفی محصول است. روابط تجربی ارزشمندی بین استحکام کششی و خواصی مانند سختی و استحکام خستگی وجود دارد که اغلب مفید هستند. برای مواد ترد و شکننده (brittle) نیز، استحکام کششی یک معیار معتبر در طراحی محسوب می‌شود.
استحکام تسلیم: فرایند تسلیم شدن، شروع اولین تغییر شکل  نمونه است و سطح تنشی که این تسلیم در آن آغاز می‌شود، استحکام تسلیم نامیده می‌شود که یک پارامتر مهم در طراحی است.
معیارهای مختلفی برای تعیین نقطه تسلیم استفاده می‌شوند که به عواملی مثل دقت اندازه‌گیری کرنش و استفاده مفهومی از داده‌ها، بستگی دارند. روش کرنش افست (۲٪ offset strain)، یک روش مرسوم برای اندازه‌گیری استحکام تسلیم است. برای تعیین آن از نقطه ۰٫۲٪ روی محور افقی، خطی موازی ناحیه خطی نمودار رسم شده و محل تقاطع این خط با منحنی تنش-کرنش، به عنوان نقطه تسلیم تعیین می‌شود.
داکتیلیته:درجه ای از تغییر شکل نمونه، که یک ماده می‌تواند تا قبل از شکست نشان دهد، داکتیلیته نامیده می‌شود. ماده ای که تغییر شکل  اندکی نشان دهد یا قبل از شکست هیچ گونه تغییر شکل  نداشته باشد، ترد یا شکننده عنوان می‌شود. درصد ازدیاد طول و کاهش سطح مقطع هم نمادی از داکتیلیته هستند که ذیلاً روابط مربوطه آورده می‌شود:
در این روابط z و q به ترتیب، درصد ازدیاد طول و درصد کاهش سطح مقطع را نشان می‌دهند.
جهندگی: ظرفیت ماده برای جذب انرژی در منطقه الاستیک، جهندگی نامیده می‌شود.
چقرمگی: توانایی ماده در پذیرش تغییر شکل نمونه و جذب انرژی تا قبل از شکست، چقرمگی نامیده می‌شود. سطح زیر منحنی تنش-کرنش، تا نقطه استحکام کششی نشان دهنده چقرمگی ماده است. شکل زیر چقرمگی سه گروه فولاد کربنی را نشان می‌دهد.
ضریب پواسان: نسبت تغییر اندازه جانبی (کرنش عرضی) به تغییر اندازه محوری (کرنش طولی)، ضریب پواسان نامیده می‌شود. از آنجا که در بیشتر مواد مهندسی، کرنش عرضی و طولی مختلف العلامت هستند، فرمول با علامت منفی ارائه شده‌است تا مقدار حاصله مثبت گردد.

استانداردها
فلزات
ASTM E8/E8M روش آزمون استاندارد برای تشت کشش مواد فلزی
ASTM A 48/A 48M استاندارد مشخصات چدنهای خاکستری
ASTM A 536 استاندارد مشخصات چدنهای نشکن
ISO 6892 تست کشش مصالح فلزی در دمای محیط
JIS Z2241 روش آزمون کشش برای مواد فلزی
مواد انعطاف‌پذیر
ASTM D638 روش آزمون استاندارد کشش برای ورقه‌های پلاستیکی
ASTM D828 روش آزمون استاندارد برای خواص کششی کاغذ و مقوا استفاده شده در دستگاه با نرخ کشیدگی ثابت
ASTM D882 روش آزمون استاندارد کشش برای ورقه‌های نازک پلاستیکی
ISO 37 روش آزمون برای لاستیک، جوش زده شده توسط ترموپلاستیک – تعیین خواص کششی تنش- کرنش
کامپوزیت‌ FRP
ASTM D3039/D3039M روش آزمون استاندارد کشش برای مواد کامپوزیت ماتریکس پلیمر
ASTM D7205/D7205M روش آزمون استاندارد کشش برای میله کامپوزیت ماتریکس پلیمر تقویت شده با فیبر
(ASTM D3916-08(2016 روش آزمون استاندارد کشش برای پودر شیشه ای تقویت شده با فایبر گلاس پلاستیکی
الیاف شیشه
A2343 روش آزمون استاندارد کشش برای الیاف فیبر شیشه ای، نخ و راینینگ مورد استفاده در پلاستیک‌های تقویت شده
