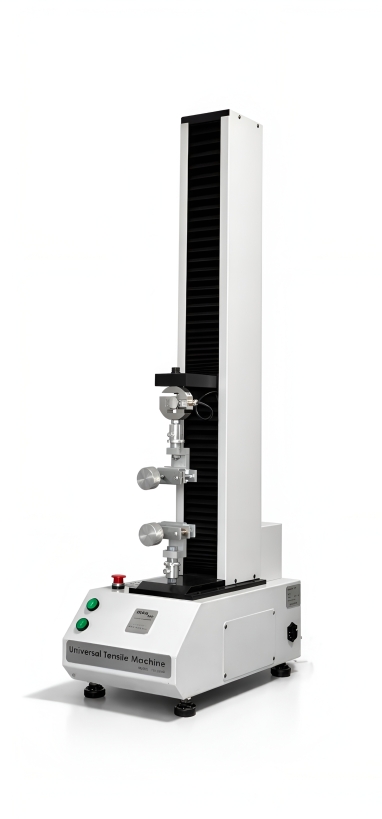

دستگاه تنسایل یونیورسال تک ستونه

- مدل دستگاه TM-200-M
- مطابق استانداردهای ملی و بین المللی ISIRI 6621-1, ISIRI 8273-2 ,ISIRI 7276 , ISIRI 14471-2 , ASTM D638 ,ASTM E8, ISO 527-1
- مناسب برای انجام آزمون بر روی انواع نمونه های سلولزی، چرم، چوب، پارچه، چسب، پلاستیک و فلز
- مجهز به صفحه نمایش لمسی 3.5 اینچی رنگی با قابلیت تنظیم و کنترل بخشهای مختلف دستگاه
- قابلیت نصب انواع لودسل های S-TYPE از 2 کیلوگرم تا حداکثر 200 کیلوگرم و با دقت اندازه گیری 1 گرم
- دارای بدنه مستحکم با قابلیت تحمل حداکثر نیروی کشش و فشار تا 500 کیلوگرم
- مجهز به اینکودر 1024 پالس با دقت اندازه گیری بالای جابجایی و نقطه پارگی نمونه های پلیمری و سلولزی
- رنج تنظیم سرعت جابجایی فک متحرک 5 تا 100 میلیمتر بر دقیقه با قابلیت تغییر گستره متناسب با نیاز خریدار محترم
- توانایی آرشیو نتایج آزمون بهمراه محاسبه حداقل حداکثر و میانگین نتایج آزمون در بخش استاتیستیک
- دارای بخش کالیبراسیون لودسل و اینکودر بمنظور اصلاح خطای اندازه گیری شده زیر نظر شرکتهای کالیبراسیون
- توانایی محاسبه اتوماتیک سطح مقطع با وارد کردن ابعاد آزمونه و محاسبه کرنش آزمونه بر اساس طول اولیه آن
- دارای قابلیت Go to position برای قرار گیری فک در موقعیت وارد شده توسط اپراتور
- مجهز به بخش Sample Dimension برای وارد کردن شکل هندسی آزمونه مانند Plate, Round, Rectangular , Area
- دارای قابلیت برگشت سریع فک متحرک به نقطه اولیه شروع آزمون با سرعت قابل تغییر
- توانایی تشخیص نقطه شکست آزمونه با توجه به مقدار Break Point تنظیمی توسط کاربر
- دارای یک ستون مجهز به بال اسکرو با کیفیت بالا متصل به میله های راهنما
- مجهز به بخش تنظیمات پیشرفته از قبیل Ignore Load برای نادیده گرفتن نیروهای ناخواسته در فرایند آزمون
- قابلیت کوپل شدن انواع مختلف فیکسچرهای کشش، فشار و خمش بر روی دستگاه متناسب با نیاز اپراتور
- دارای قابلیت اتصال به پرینتر بمنظور پرینت نتایج آزمون
- دارای یک جفت فک کشش بصورت پیش فرض مخصوص نمونه های فیلم پلیمری و صنایع سلولزی و بسته بندی
- توانایی محاسبه و ثبت حداکثر تنش و درصد ازدیاد طول آزمونه در نقاط حداکثر نیرو و پارگی نمونه
- واحدهای قابل اندازه گیری (N ,Kgf ,mm ,% ,sec ,N/mm2 (Mpa  و قابل برنامه ریزی بسته به نیاز اپراتور
- تغذیه مصرفی 220 ولت تکفاز 3 آمپر با وزن تقریبی 80 کیلوگرم
- دستگاه کشش TM-200-M توانایی انجام آزمونهای کشش، فشار، خمش، چسبندگی، پیل، برش و کریپ را دارا میباشد



     UNIVERSAL TENSILE MACHINE

Model                         TM-200-M
Standard number         ISIRI 6621-1,  ISIRI 7276, ISIRI 8273-2, ISIRI 14471-2 , ASTM D638,  ASTM E8,  ISO 527-1
Applications                 Cellulose, Textile, Elastic materials such as rubber, thin plastic, adhesives and medical devices
Maximum force            2 KN (200Kg)
Speed rang                 5 - 100 mm/min
Drive                          Electric motor and inverter
Monitoring                  3.5 inch multi-color touch screen HMI Controller
Travel                        800 mm
Device Weight             80 Kg

لطفا برای خرید تماس بگیرید
       021-66808218​​​​​​​

کلمات کلیدی:
​​​​​​​دستگاه تست کشش پلاستیک
دستگاه تست استحکام کششی لاستیک
دستگاه تست استحکام کششی یونیورسال
UNIVERSAL TENSILE MACHINE
ISIRI 6621-1
ISIRI 7276
دستگاه کشش آزمایشگاهی

معرفی
رایج‌ترین دستگاه تست مورد استفاده در آزمون کشش از نوع یونیورسال یا همه منظوره است. این نوع دستگاه دارای دو بلوکه ثابت است که یکی برای طول نمونه تنظیم می‌شود و دیگری برای اعمال نیرو ساخته شده‌است که در دو نوع هیدرولیکی و الکترومغناطیسی وجود دارند. عملکرد اصلی این تست‌ها ایجاد منحنی تنش-کرنش است.
دستگاه باید قابلیت‌های مناسب را برای نمونه در حال آزمایش داشته باشد. ۳ پارامتر اصلی وجود دارد: ظرفیت فشار، سرعت و دقت. ظرفیت فشار به این حقیقت اشاره دارد که دستگاه باید قادر به تولید نیروی کافی برای شکست نمونه باشد. این نیرو باید به اندازه کافی سریع یا آرام باشد تا بتواند شرایط حقیقی را شبیه‌سازی کند. برای مثال یک دستگاه بزرگ که برای اندازه‌گیری کشش‌های طویل طراحی شده ممکن است با یک مادهٔ شکننده که کشش‌های کوتاه قبل از شکستن را تجربه کرده کار نکند.
اندازه‌گیری کرنش معمولاً با یک کشش سنج انجام می‌شود اما کرنش سنج اغلب در آزمون نمونه‌های کوچک یا هنگامیکه نسبت پواسون مشخص باشد نیز استفاده می‌شود. دستگاه‌های جدیدتر زمان و نیرو سنج دیجیتال و سیستم‌های اندازه‌گیری کشش که شامل سنسورهای الکترونیکی متصل شده به دستگاه جمع‌آوری داده (اغلب کامپیوتر) و نرم‌افزار که برای ویرایش و خروجی داده‌است را دارا می‌باشند.
ماشین‌های الکترومکانیکی (الکترومغناطیسی) بر اساس یک موتور الکتریکی با سرعت متغیر؛ یک سیستم کاهش دنده؛ و یک، دو یا چهار پیچ که حرکت رو به بالا یا پایین را هدایت می‌کنند، ساخته شده‌اند. سرعت حرکت ماشین را می‌توان با تغییر سرعت موتور تغییر داد.
ماشین‌های هیدرولیکی بر اساس یک پیستون تک یا دوگانه عمل می‌کنند که حرکت رو به بالا یا پایین را انجام می‌دهد. با این حال، اکثر ماشین آلات هیدرولیک استاتیک یک پیستون یا یک تلمبه تک کاره دارند. در یک دستگاه دستی، اپراتور، سوراخ سوپاپ سوزنی تنظیم کننده فشار را برای کنترل میزان بارگذاری (نیرو) تنظیم می‌کند. در یک سیستم هیدرولیکی بسته، سوپاپ سوزنی با یک شیر الکتریکی برای کنترل دقیق جایگزین می‌شود. به‌طور کلی، دستگاه‌های الکترومکانیکی دارای سرعت و دامنه حرکت بیشتری نسبت به دستگاه‌های هیدرولیکی هستند. همچنین دستگاه‌های هیدرولیکی برای تولید نیروهای بیشتر هزینه بالاتری می‌برند.

روند آزمون
بعد از قرار دادن نمونه در دستگاه، نیروی کششی به نمونه اعمال می‌شود تا زمانی که شکست رخ دهد. نیروی لازم برای ایجاد ازدیاد طول گزارش می‌شود و منحنی نیرو-ازدیاد طول، ترسیم می‌شود. با انجام محاسبات لازم، به شرح ذیل، منحنی تنش-کرنش مهندسی از این منحنی اولیه استخراج می‌شود.


در این روابط ،  تنش مهندسی است که حاصل تقسیم نیرو بر سطح مقطع اولیه است و e کرنش مهندسی است و حاصل تقسیم ازدیاد طول بر طول اولیه گیج (gage length)، است. تنش و کرنش مهندسی مستقل از هندسه و شکل قطعه هستند.
داکتیلیته:درجه ای از تغییر شکل مومسان، که یک ماده می‌تواند تا قبل از شکست نشان دهد، داکتیلیته نامیده می‌شود. ماده ای که تغییر شکل موسان اندکی نشان دهد یا قبل از شکست هیچ گونه تغییر شکل موسانی نداشته باشد، ترد یا شکننده عنوان می‌شود. درصد ازدیاد طول و کاهش سطح مقطع هم نمادی از داکتیلیته هستند که ذیلاً روابط مربوطه آورده می‌شود:


​​​​​​​
در این روابط z و q به ترتیب، درصد ازدیاد طول و درصد کاهش سطح مقطع را نشان می‌دهند.
جهندگی: ظرفیت ماده برای جذب انرژی در منطقه تغییر ابعاد نمونه، جهندگی نامیده می‌شود.
چقرمگی: توانایی ماده در پذیرش تغییر ابعاد نمونه و جذب انرژی تا قبل از شکست، چقرمگی نامیده می‌شود. سطح زیر منحنی تنش-کرنش، تا نقطه استحکام کششی نشان دهنده چقرمگی ماده است. شکل زیر چقرمگی سه گروه فولاد کربنی را نشان می‌دهد.
ضریب پواسان: نسبت تغییر اندازه جانبی (کرنش عرضی) به تغییر اندازه محوری (کرنش طولی)، ضریب پواسان نامیده می‌شود. از آنجا که در بیشتر مواد مهندسی، کرنش عرضی و طولی مختلف العلامت هستند، فرمول با علامت منفی ارائه شده‌است تا مقدار حاصله مثبت گردد.
